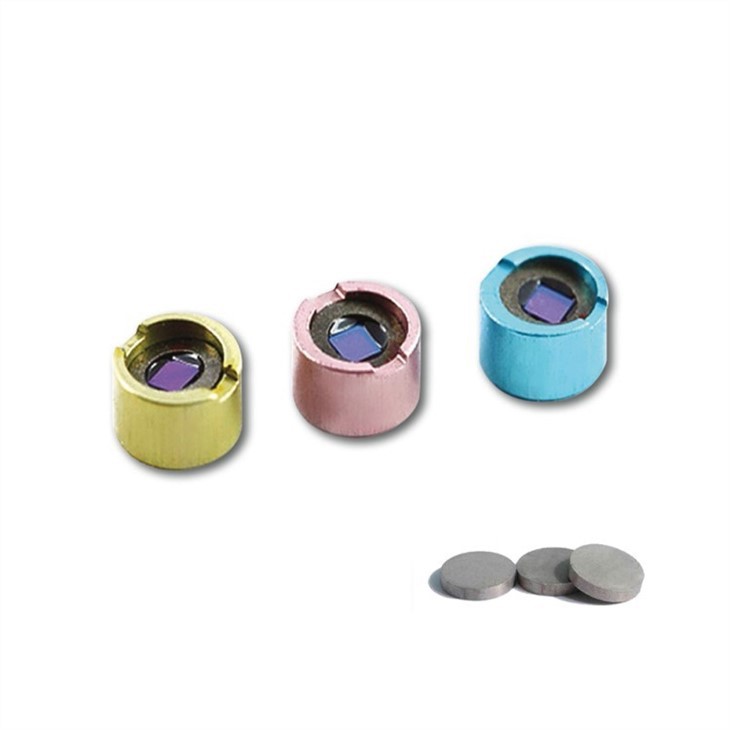

Magnet Ynysydd Optegol

Magnetau Isolator Optegol

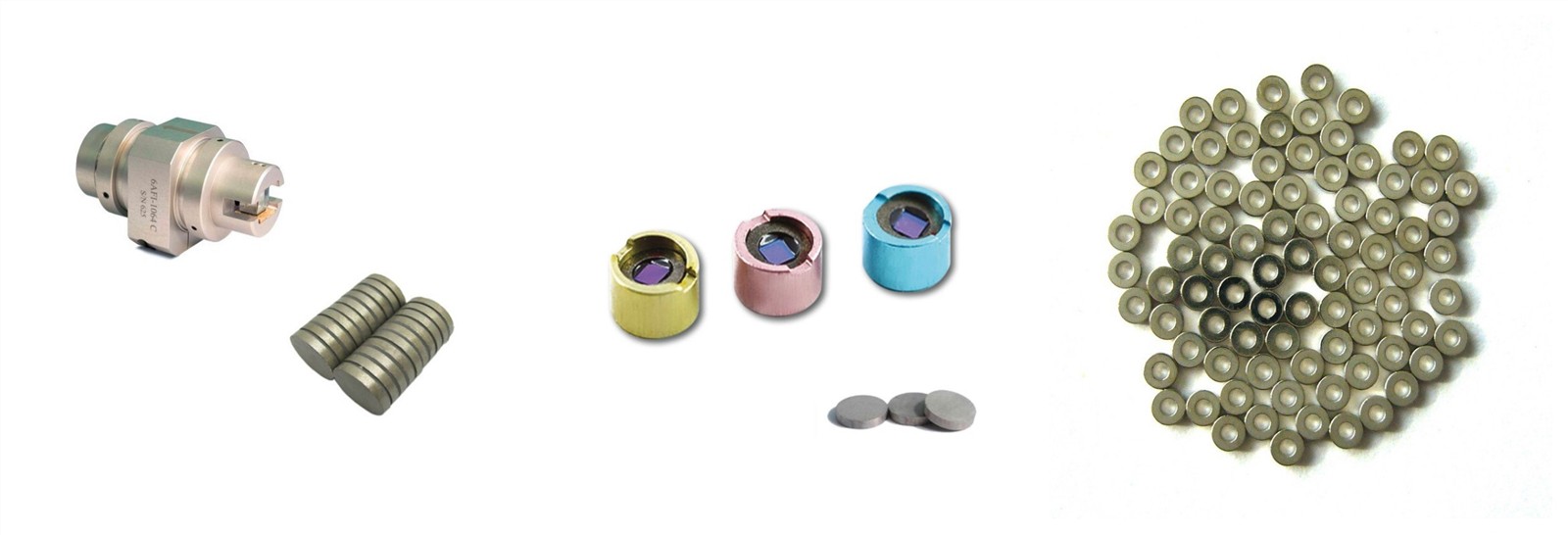

Mae ynysydd optegol yn gydran optegol sy'n caniatáu i olau drosglwyddo i un cyfeiriad yn unig. Gellir defnyddio ynysu optegol i osgoi adlewyrchu adborth golau i'r ddyfais optegol, ac fe'i defnyddiwyd yn helaeth mewn cyfathrebu optegol a maes laser. Mae ynysydd optegol yn bennaf yn defnyddio Effaith Faraday y grisial magneto-optig. Fel rhan hanfodol o ynysu optegol, gellir gwasanaethu magnetau Samarium Cobalt sintered a magnetau Neodymium sintered fel y magnetau ynysu optegol.

Beth yw Effaith Magneto-optegol?

Mae effaith magneto-optegol yn cyfeirio at effeithiau maes magnetig i'r rhyngweithio rhwng materion a golau. Bydd y don electromagnetig yn cynhyrchu nifer o ffenomenau wrth drosglwyddo trwy gyfrwng sydd wedi'i newid gan bresenoldeb y maes magnetig lled-statig. Mae'r effaith magneto-optegol confensiynol yn cynnwys:

Effaith 1.Faraday: gellir ei gymhwyso i ynysydd optegol a chylchredwr optegol.

2.Kerr Effaith: gellir eu cymhwyso i'r caead camera.

Effaith 3.Zeeman: gellir ei gymhwyso i fesur cymhareb tâl-i-màs penodol a maes magnetig y corff nefol.

Beth yw Effaith Faraday?

Mae Effaith Faraday yn cyfeirio at y rhyngweithio rhwng y maes magnetig a thon optegol yn y cyfrwng. Bydd polareiddio golau polariaidd yn cael ei newid gan weithred y maes magnetig. Mae Faraday Effect wedi'i ddefnyddio'n helaeth mewn sawl offer mesur, gan gynnwys cylchdroi optegol, modiwleiddio osgled, a synhwyro'r maes magnetig o bell.

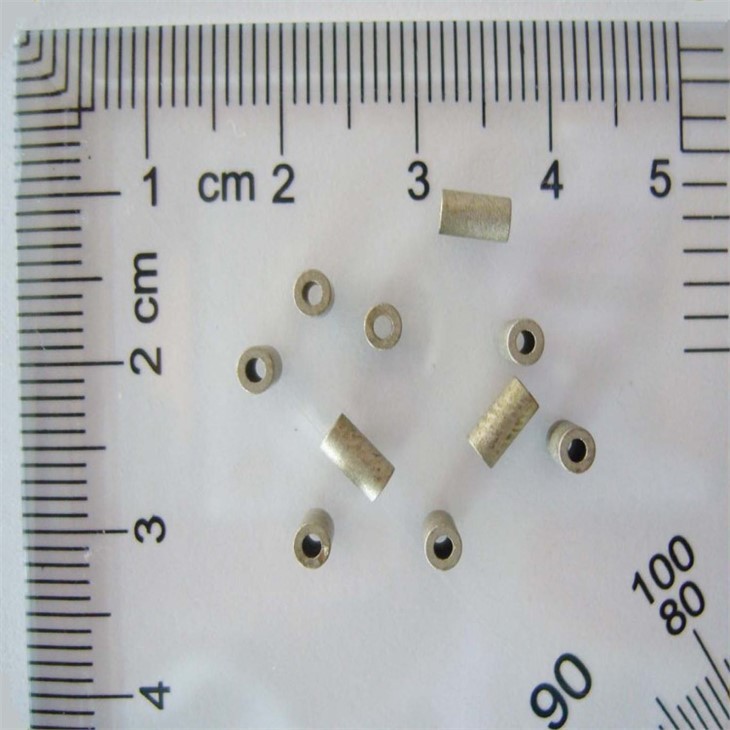

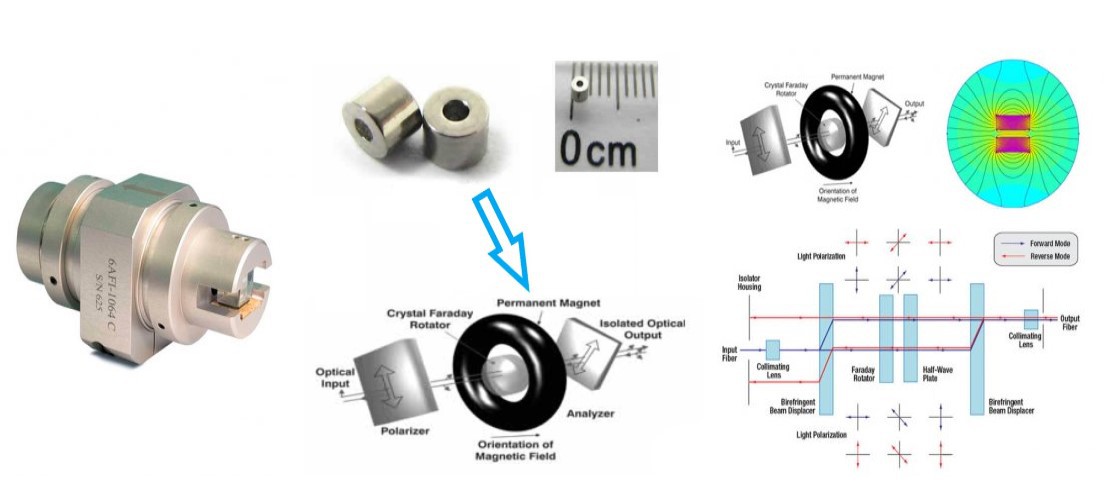

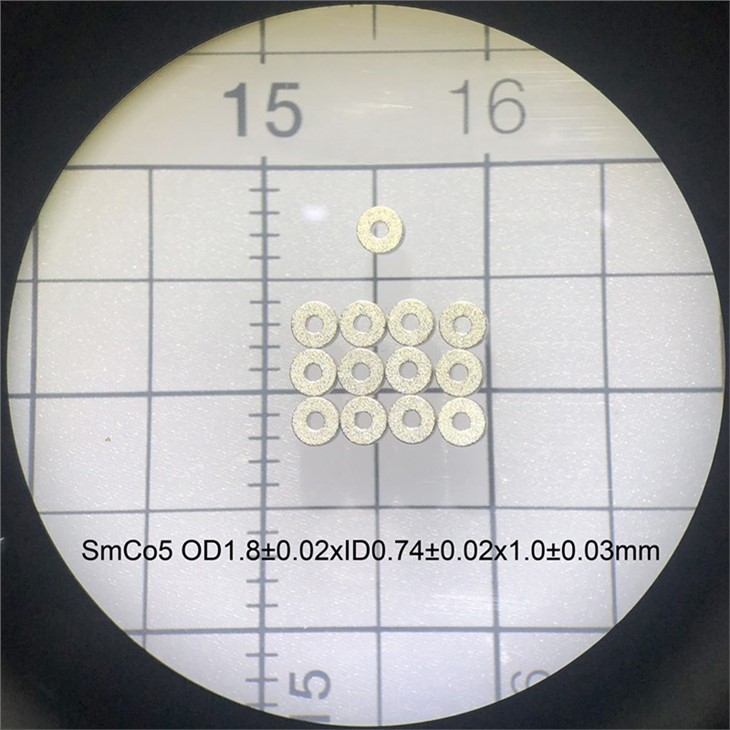

Mae egwyddor gweithredu'r sylfaen ynysydd optegol ar nonreciprocity o gylchdroi Faraday. Prif gydran yr arwahanydd optegol yw'r rotator Faraday fel y'i gelwir. Mae rotator Faraday yn cynnwys grisial magneto-optegol Terbium Gallium Garnet (TGG) a magnet parhaol perfformiad uchel. Mae angen i'r grisial magneto-optegol gymhwyso'r maes magnetig addas sy'n gofyn bod magnet parhaol yn darparu digon o faes magnetig yn y gofod o grisial magneto-optegol. Magnetau Micro Samarium Cobalt yw'r prif ddewis yn y cais hwn.
