magnetau cobalt samarium
Mae magnetau sy'n seiliedig ar Sm2Co yn dal i chwarae rhan anadferadwy yn y diwydiant magnet parhaol oherwydd ei briodweddau magnetig tymheredd uchel unigryw a'i sefydlogrwydd magnetig uwch, yna mae bob amser yn gwasanaethu'r moduron cyflym, cyfathrebu electronig ac awyrofod. Magnetau cynnyrch ynni uchel yw'r sail bwysig i gyflymu miniaturization ac effeithlonrwydd uchel y ddyfais. Felly, cael perfformiad uchel SmCo magned bob amser wedi bod yn nod ers dyfodiad Sm2Co17.
magnetau cobalt samarium
Mae magnetau sy'n seiliedig ar Sm2Co yn parhau i chwarae rhan anadferadwy yn y diwydiant magnetau parhaol oherwydd eu priodweddau magnetig tymheredd uchel unigryw a'u sefydlogrwydd magnetig uwch. Fe'u defnyddir yn eang mewn moduron cyflym, cyfathrebu electronig, a chymwysiadau awyrofod. Mae magnetau cynnyrch ynni uchel yn hanfodol ar gyfer cyflymu miniaturization ac effeithlonrwydd dyfeisiau. Felly, mae cyflawni magnetau SmCo perfformiad uchel wedi bod yn nod ers cyflwyno Sm2Co17.

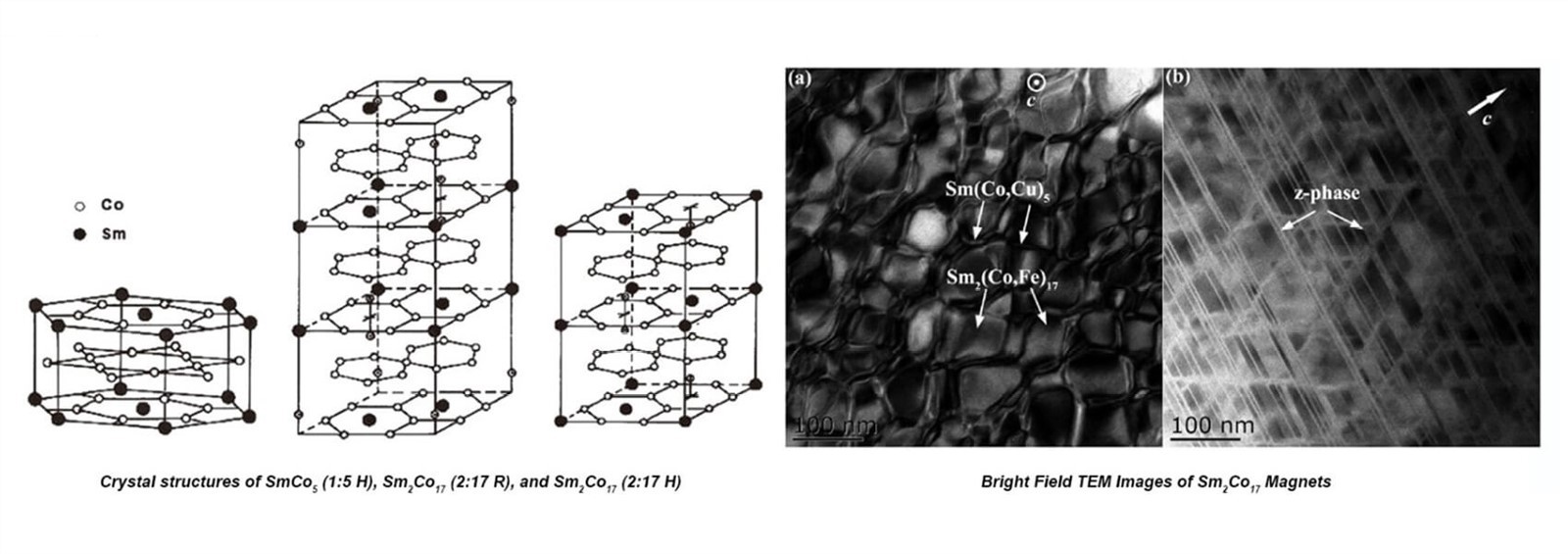

Mae magnetau sy'n seiliedig ar Sm2Co17-yn cynnwys Samarium, Cobalt, Haearn, Copr, a Zirconium. Mae gan gynnwys pob elfen ddylanwad gwahanol ar y perfformiad magnetig. Mae microstrwythur magnetau sy'n seiliedig ar Sm2Co yn strwythur cellog sy'n cynnwys y cyfnod cell 2:17R, cyfnod ffin cell 1:5H, a chyfnod platennau Zr-gyfoethog 1:3R. Mae'r gell 2:17R yn gyfnod rhombohedral gyda'i echel hir wedi'i halinio ar hyd yr echelin magneteiddio hawdd. Mae'n cynnwys Fe-gyfoethog Th2Zn17-math rhombohedral Sm2(Co, Fe)17 fel y prif gyfnod. Mae'r prif gam 2:17R hwn yn darparu magnetization dirlawnder uchel (Ms) i'r magnet, sydd yn y pen draw yn pennu'r remanence (Br). Mae'r cyfnod 1:5H yn gam ffin cell o fath CaCu sy'n gyfoethog mewn Cu{{{{{2}math Sm(Co, Cu)5 sy'n cynyddu gorfodaeth y magnetau drwy binio wal parth. Mae'r cyfnod platennau Zr-gyfoethog 1:3R wedi'i gyfeirio'n berpendicwlar i'r echelin c ac yn ymestyn ar draws y strwythur cellog. Mae'r cam hwn yn caniatáu i Gopr ymledu i'r cyfnod terfyn cell, gan ehangu'r cyfnod cellog a chynyddu ynni wal parth y cyfnod terfyn cell, a thrwy hynny wella gorfodaeth.
Yn ogystal â maint y cyfnod cellog, mae maint, trwch a chyfansoddiad cyfnod terfyn y gell hefyd yn effeithio ar briodweddau magnetig cyffredinol y magnetau. Mae gwerth damcaniaethol cynnyrch ynni uchaf magnet parhaol yn gymesur â sgwâr ei magnetization dirlawnder (Ms). Mae gwella Ms yn hanfodol ar gyfer cyflawni cynnyrch ynni uchel. Fel paramedr sy'n sensitif i strwythur, gellir gwella'r cynnyrch ynni hefyd trwy optimeiddio'r strwythur cellog. Mewn geiriau eraill, gellir gwella cynnyrch ynni Ms ac ynni magnetau Samarium Cobalt yn effeithiol trwy optimeiddio cyfansoddiad ac addasu'r broses trin gwres. Mae cynnwys Fe ym mhrif gam Sm2(Co, Fe)17 yn bennaf yn gwella Ms a Br y magnetau. Mae magnetization dirlawnder (Js) y cam Sm2Co17 tua 12 kGs. Wrth i gynnwys Fe gynyddu, gall Js Sm2(Co0.8Fe{{10}}.2)17 a Sm2(Co0.7Fe0.3)17 gyrraedd 13.5 kGs a 16.3 kGs, yn y drefn honno. Fodd bynnag, os yw'r cynnwys Fe yn Sm(Co, Fe, Cu, Zr)z yn fwy na 25 wt%, mae'r strwythur cellog yn tyfu'n annormal. Mae'r strwythur cellog rhy fawr hwn yn effeithio'n negyddol ar ei homogenedd, gan arwain at ddirywiad sydyn mewn gorfodaeth a sgwârrwydd y gromlin demagnetization.
Gyda'r defnydd o felino jet ac addasu triniaeth wres, mae SDM wedi meistroli masgynhyrchu magnetau SmCo perfformiad uchel. Mae eu perfformiad magnetig yn debyg i berfformiad Electron Energy Corporation (EEC) ac Arnold Magnetic Technologies.
Anfon ymchwiliad
