Tymheredd Uchel Ultra SmCo Magnet

Mae man cychwyn ymchwil magnetau Samarium Cobalt yn cynnwys magnet SmCo perfformiad uchel, magnet SmCo wedi'i iawndal tymheredd, a magnet SmCo tymheredd uchel iawn. Y prif wahaniaeth rhwng magnet SmCo tymheredd uchel iawn a SmCo confensiynol (Co, Cu, Fe, Zr)_zmagnetau yw cynnwys Samarium, Cobalt, a Haearn. Mae'r_Hcjgwerth Sm confensiynol (Co, Cu, Fe, Zr)_zmae magnetau'n gymharol uchel, yna mae gorfodaeth yn dirywio'n gyflym gyda thymheredd cynyddol a Thymheredd Gweithio Uchaf T_wyw dim ond 300 gradd Celsius. Er bod magnetau SmCo tymheredd uchel iawn yn fath o fagnet parhaol gyda chyfernod tymheredd cymharol isel o orfodaeth cynhenid_Hcj. Fe'i datblygir trwy addasu paramedrau cyfansoddiad a phroses Sm (Co, Cu, Fe, Zr) confensiynol_zmagnetau.

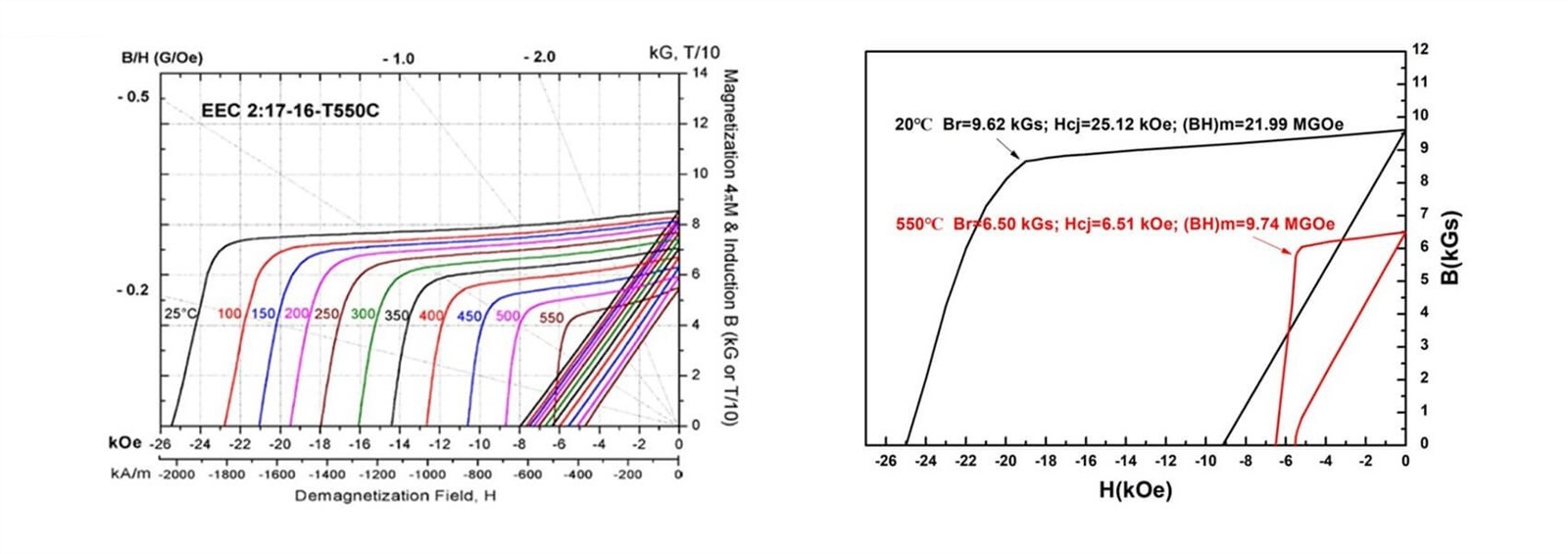

Mae sefydlogrwydd thermol y magnetau parhaol yn ei hanfod yn cynnwys diffiniadau dwbl. Y cyntaf yw cyfernod tymheredd remanence_Brdylai fod â gwerth absoliwt digon isel, yna ychydig iawn o newid fflwcs magnetig yn yr ystod o dymheredd ystafell a thymheredd uchel. Diffiniad arall yw y dylid colli fflwcs diwrthdroadwy cylched agored yn ddigon isel. T_wyn eilradd i'r ail ddiffiniad sy'n gofyn am fagnetau â gorfodaeth gynhenid ​​tymheredd ystafell ddigon uchel Hcj ac isel_Hcj. Gall effaith gyfunol y ddau baramedr hyn wneud Hcj yn cynnal gwerth uwch o dan dymheredd uchel ac felly'n osgoi pwynt pen-glin yn ymddangos yn yr ail gwadrant. Mae cromlin BH llinol yn yr ail gwadrant yn hanfodol ar gyfer pob cymhwysiad deinamig, yn enwedig moduron. Mae llawer o astudiaethau wedi nodi bod gostyngiad gwerth absoliwt o_Hcjgallai wella T_wyn effeithlon o'i gymharu â gwella tymheredd ystafell Hcj pan fydd cyfansoddiad yn cael ei bennu yn y bôn. Mae astudiaethau hefyd wedi dangos_Hcjyn ymwneud â dimensiwn strwythur cellog yn Sm₂(Cu, Cu, Fe, Zr)₁₇. Mae'r_Hcjgwerth yn lleihau gyda gostyngiad yn dimensiwn y strwythur cellog. Po uchaf yw cynnwys Samarium a Cobalt, y mwyaf yw'r Sm(Co, Cu)₅cyfnodau terfyn celloedd, felly yn fuddiol i ffurfio strwythur cellog mân a lleihau cyfernod tymheredd gorfodaeth cynhenid. Ar gyfer magnet SmCo tymheredd uchel iawn, dangosir cromliniau BH yn yr ystod tymheredd cyfan o 25 i 550 gradd Celsius fel llinell heb bwynt pen-glin. Mae SDM eisoes wedi meistroli masgynhyrchu magnet SmCo tymheredd uchel iawn trwy optimeiddio proses trin gwres aml-gam ac adeiladu'r strwythur cellog gorau posibl.
