Magnet Geophone

Magnet Geophone

Mae'r galw am gywirdeb ac ansawdd caffael data seismig yn cynyddu wrth i dechnoleg archwilio geoffisegol ddatblygu. Mae angen band eang, ffyddlondeb uchel, cymhareb signal-i-sŵn uchel, a data deinamig uchel i nodi cronfeydd dŵr litholeg, hylif a hollt, sy'n gwella lleoliad cronfeydd dŵr, nodweddion, cysylltedd, ac, yn y pen draw, adferiad olew. Mae geoffon yn synhwyrydd proffesiynol sy'n trosi dirgryniad mecanyddol arwyneb i signal trydan, neu drawsnewidydd electromecanyddol sy'n trosi ynni mecanyddol i ynni trydanol. Mae'n elfen hanfodol o'r broses caffael data seismig gyfan. Yn ôl eu hegwyddorion gweithredu, mae geoffonau yn cael eu dosbarthu fel anwythiad electromagnetig, cerameg piezoelectrig, MEMS, ac opteg ffibr. Y math mwyaf cyffredin yw anwythiad trydan, a'r geoffon coil symudol yw'r mwyaf cynrychioliadol.

Strwythur Sylfaenol ac Egwyddor Weithio

Mae geoffonau wedi'u dosbarthu'n ddau fath: systemau dirgryniad a systemau cylched magnetig. Mae'r gragen wedi'i gwneud o haearn meddal siâp silindr, ac mae'r midsection yn gartref i system gylched magnetig. Mae'r system cylched magnetig yn cynnwys magnet a dwy esgid polyn sydd ynghlwm wrth y gragen. Mae'r gofod rhwng y gragen haearn meddal a'r magnet geoffon yn cael ei feddiannu gan system ddirgrynu, sy'n cynnwys coil, cynhaliaeth coil, a ffynhonnau, sydd gyda'i gilydd yn ffurfio corff arfordiro. Mewnosodwch y geoffon yn fertigol i'r wyneb, a bydd y geoffon yn cyd-fynd â'r tir trwy gôn cynffon y gragen. Bydd dirgryniad wyneb yn achosi symudiad cymharol rhwng y corff arfordiro a'r gragen, gan arwain at symudiad cymharol y coil yn y maes magnetig a signal cerrynt allbwn sy'n cyfateb i'r cyfnod dirgryniad. Bydd strwythur strata tanddaearol yn cael ei nodi ar ôl prosesu signal.

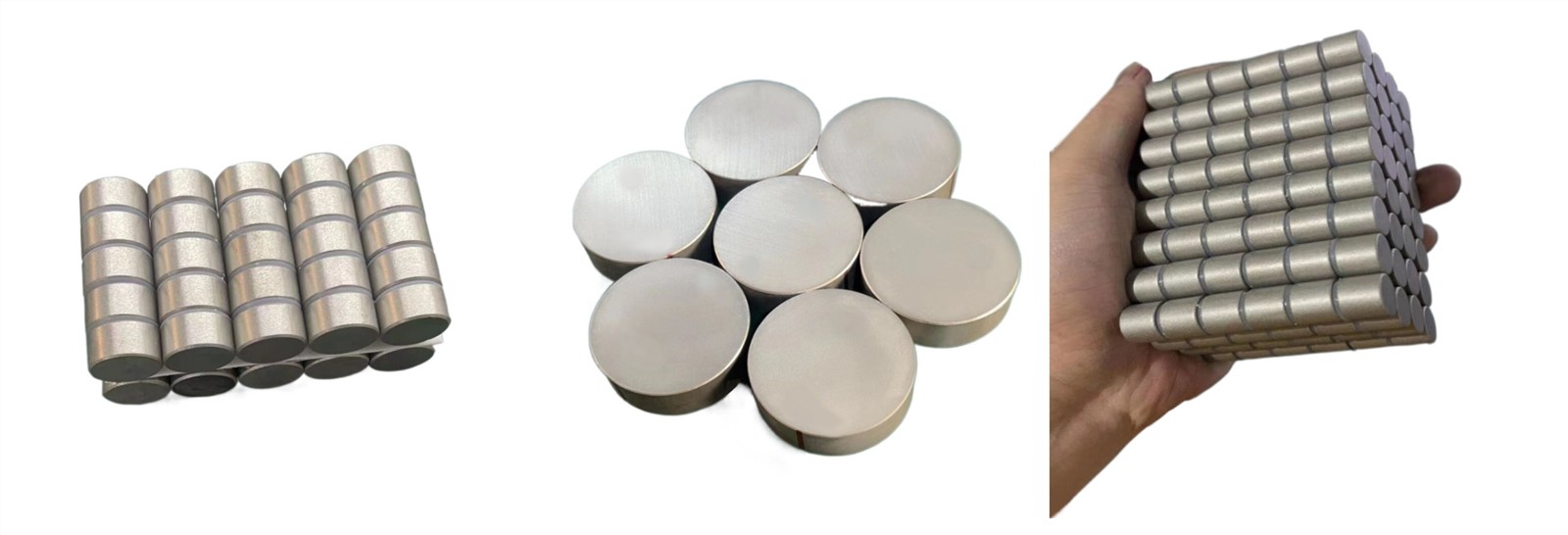

Ynglŷn â Geophone Magnet

Mae'r magnet geophone, fel cydran graidd y cynnyrch, nid yn unig yn dylanwadu ar brif fynegeion a pharamedrau'r geoffon, ond hefyd ei gost. Bydd gwahanol fathau o magnetau parhaol yn darparu nodweddion geoffon gwahanol. Dim ond paramedrau'r magnet sy'n pennu'r fflwcs bwlch aer. Bydd yr ôl-effaith magnetig, tymheredd, ymyrraeth electromagnetig, a dirgryniad i gyd yn dylanwadu ar fflwcs bwlch aer, gan achosi i baramedrau geoffon newid. Er bod magnetau AlNiCo, magnetau Samarium Cobalt sintered, a magnetau Neodymium sintered i gyd wedi'u defnyddio mewn geoffonau, mae magnetau cast AlNiCo yn dal i gael eu hystyried fel y dewis gorau o fagnet geoffon oherwydd eu cywirdeb uchel, sefydlogrwydd a chost isel. Dylid nodi hefyd fod gan y magnetau hyn oddefgarwch dimensiwn tynn iawn.
