Balans Electronig

Mae cydbwysedd electronig yn ddyfais hynod gywir ar gyfer mesur màs, a ddefnyddir yn eang mewn ysgolion, labordai a ffatrïoedd oherwydd ei fanwl gywirdeb, amser ymateb cyflym, dibynadwyedd uchel, a rhwyddineb gweithredu. Mae ei ddatblygiad wedi'i ddylanwadu'n sylweddol gan ddatblygiadau mewn technolegau synhwyrydd, electronig a microgyfrifiadur. Un cymhwysiad o magnetau cast Alnico yw eu defnydd yn y system electromagnetig o falansau electronig.

Egwyddor Sylfaenol

Mae gweithrediad cydbwysedd electronig yn seiliedig ar yr ecwilibriwm rhwng grym electromagnetig a disgyrchiant. Mae ei brif gydrannau'n cynnwys cyflenwad pŵer, trawsddygiadur cydbwysedd grym electromagnetig, synhwyrydd ffotodrydanol, bysellfwrdd, arddangosfa, a chylched reoli.

Mewn cyflwr di-lwyth, mae'r trawsddygiadur ecwilibriwm grym electromagnetig yn parhau'n gytbwys. Pan roddir gwrthrych ar y cydbwysedd, mae lleoliad y coil symudol yn symud, gan newid y dwyster golau a ganfyddir gan yr elfen ffotosensitif. Mae'r newid hwn yn effeithio ar y cerrynt allbwn, sy'n cael ei brosesu gan y microbrosesydd. Mae'r microbrosesydd yn addasu'r cerrynt yn y coil symudol, gan adfer y trawsddygiadur i'w safle gwreiddiol. Ar yr un pryd, mae'r microbrosesydd yn trosi'r amrywiad presennol yn signal digidol, gan ddangos màs y gwrthrych yn gyflym.

Mae'r grym electromagnetig FFF a gynhyrchir gan y coil symudol yn hafal i rym disgyrchiant y gwrthrych, y gellir ei fynegi fel:

lle mmm yw màs y gwrthrych, a ggg yw'r cyflymiad oherwydd disgyrchiant. Mae'r hafaliad grym hefyd yn cynnwys yr anwythiad magnetig BBB, yr ongl θ\thetaθ rhwng y dargludydd trydan a'r maes magnetig, a hyd effeithiol LLL a cherrynt III y coil symudol. Yn nodedig, sin⁡θ=1\sin \theta=1sinθ=1, gan symleiddio'r mynegiad.

Ffynonellau Gwall

Gall nifer o ffactorau arwain at wallau mewn balansau electronig:

Amrywiadau Cyflymiad Disgyrchiant:Gall gwahaniaethau mewn cyflymiad disgyrchiant lleol effeithio ar fesuriadau.

Newidiadau Tymheredd:Gall amrywiadau tymheredd, a achosir gan amodau amgylchynol neu elfen orlifo wedi'i orboethi, effeithio ar berfformiad. Mae cynhesu'r cydbwysedd cyn ei ddefnyddio yn caniatáu i'r magnet gyrraedd ecwilibriwm thermol, gan leihau gwallau sy'n gysylltiedig â thymheredd.

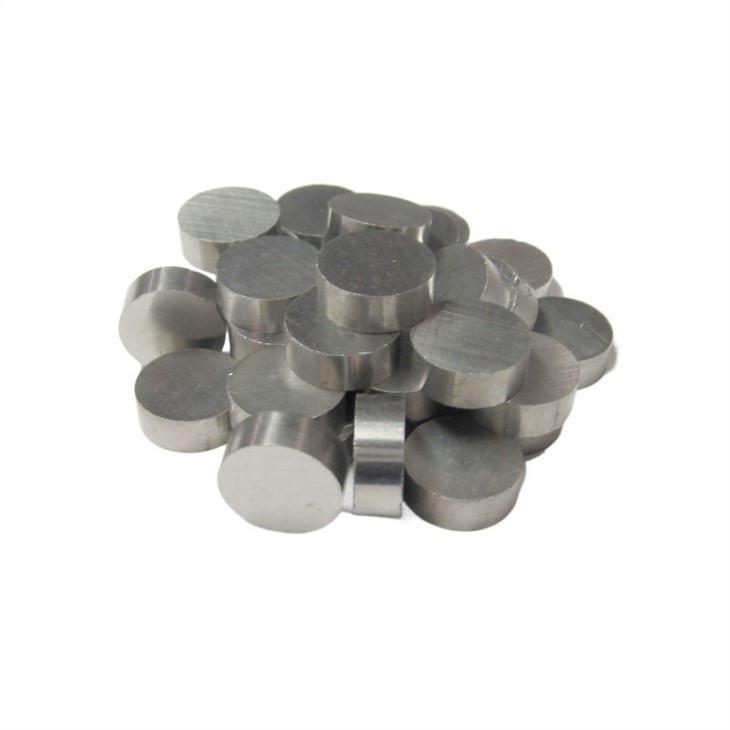

Magnetau Balans Electronig a Chynulliad

Er mwyn lleihau gwallau a achosir gan dymheredd, mae'n well defnyddio magnetau â chyfernod tymheredd isel.Magnetau cobalt Samariumyn cynnig sefydlogrwydd thermol eithriadol ac yn cefnogi ystod fesur eang, ond maent yn ddrud. Yn y rhan fwyaf o achosion,bwrw Alnico magnetauyw'r dewis gorau posibl ar gyfer balansau electronig oherwydd eu cost-effeithiolrwydd a'u perfformiad dibynadwy.
