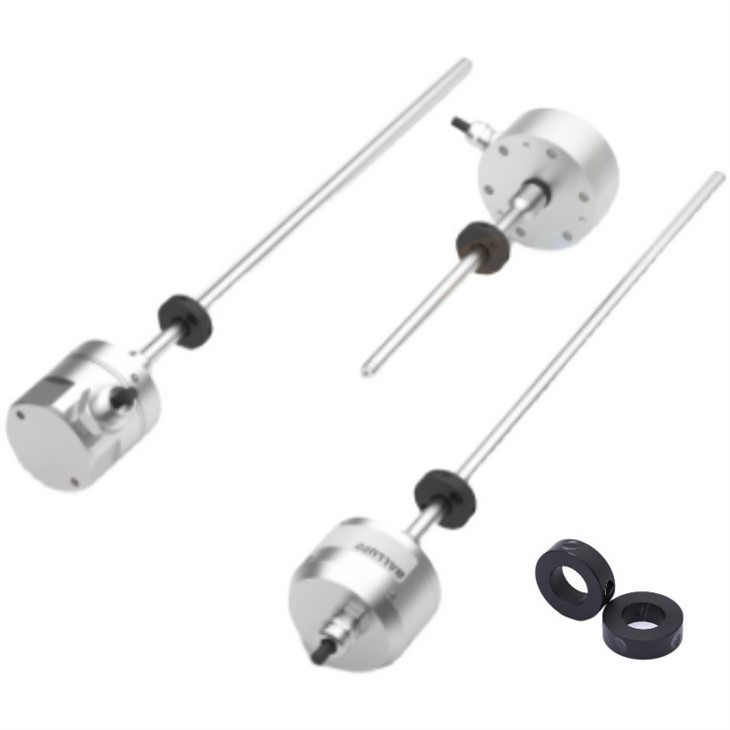

Synhwyrydd Dadleoli Magnetostrictive

Synhwyrydd Dadleoli Magnetostrictive

Synhwyrydd Dadleoli Magnetostrictive yw synhwyrydd a ddefnyddir i fesur dadleoliad llinellol gwrthrychau. Mae'n defnyddio nodwedd dadffurfiad bach o ddeunyddiau o dan weithred maes magnetig allanol i gyflawni mesuriad dadleoli. Mae ffenomen magnetig yn cyfeirio at y ffenomen lle mae rhai deunyddiau yn cael eu haildrefnu'n gyfeiriadol o eiliadau magnetig o dan weithred maes magnetig, gan arwain at newidiadau bach yn hyd y deunydd.

Strwythur:

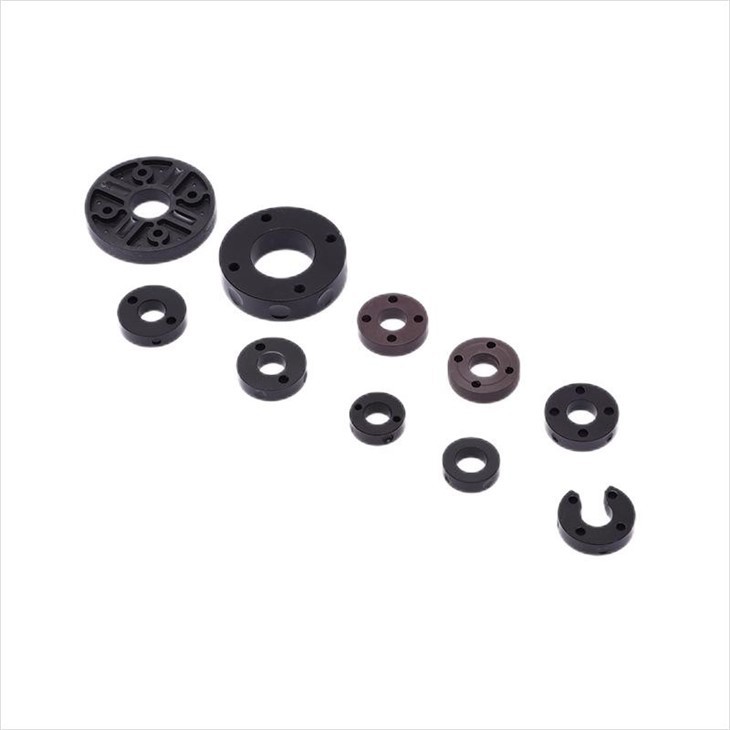

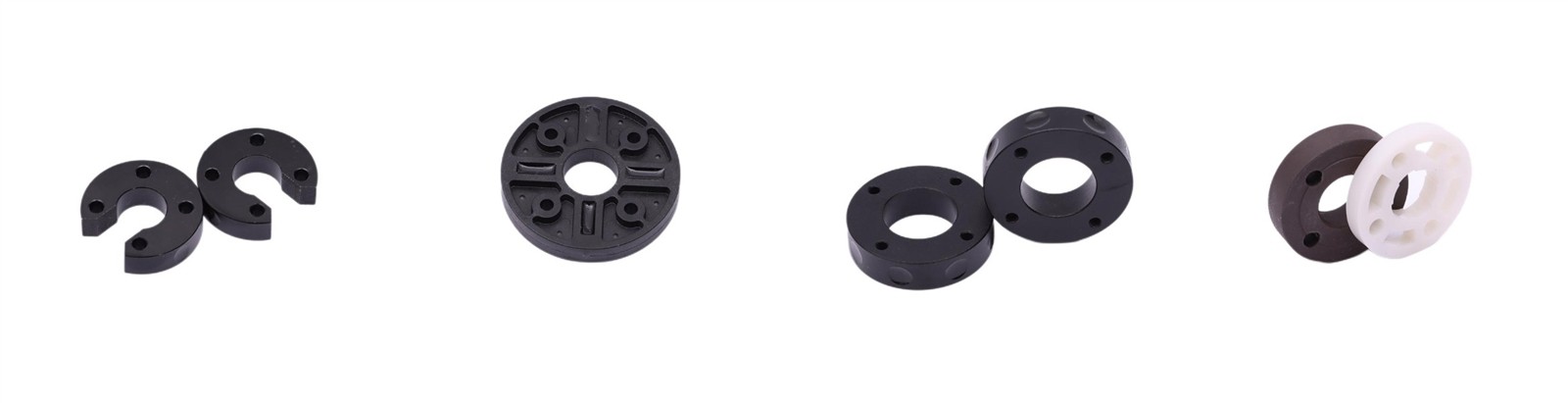

Mae synwyryddion fel arfer yn cynnwys dwy ran: gwialen dywys gyda marciau magnetig a chylch magnetig sefydlog. Mae'r cylch magnetig yn ffynhonnell maes magnetig, sy'n gweithredu ar y gwialen canllaw trwy ei faes magnetig a gynhyrchir. Mae elfen synhwyro magnetig wedi'i fewnosod y tu mewn i'r gwialen canllaw, a all synhwyro newidiadau magnetig y gwialen canllaw ac yna penderfynu ar ei ddadleoli. Pan fydd maes magnetig allanol yn cael ei gymhwyso i'r cylch magnetig, bydd priodweddau magnetig y cylch yn newid, gan arwain at ehangiad a chrebachiad bach yn y gwialen waveguide.

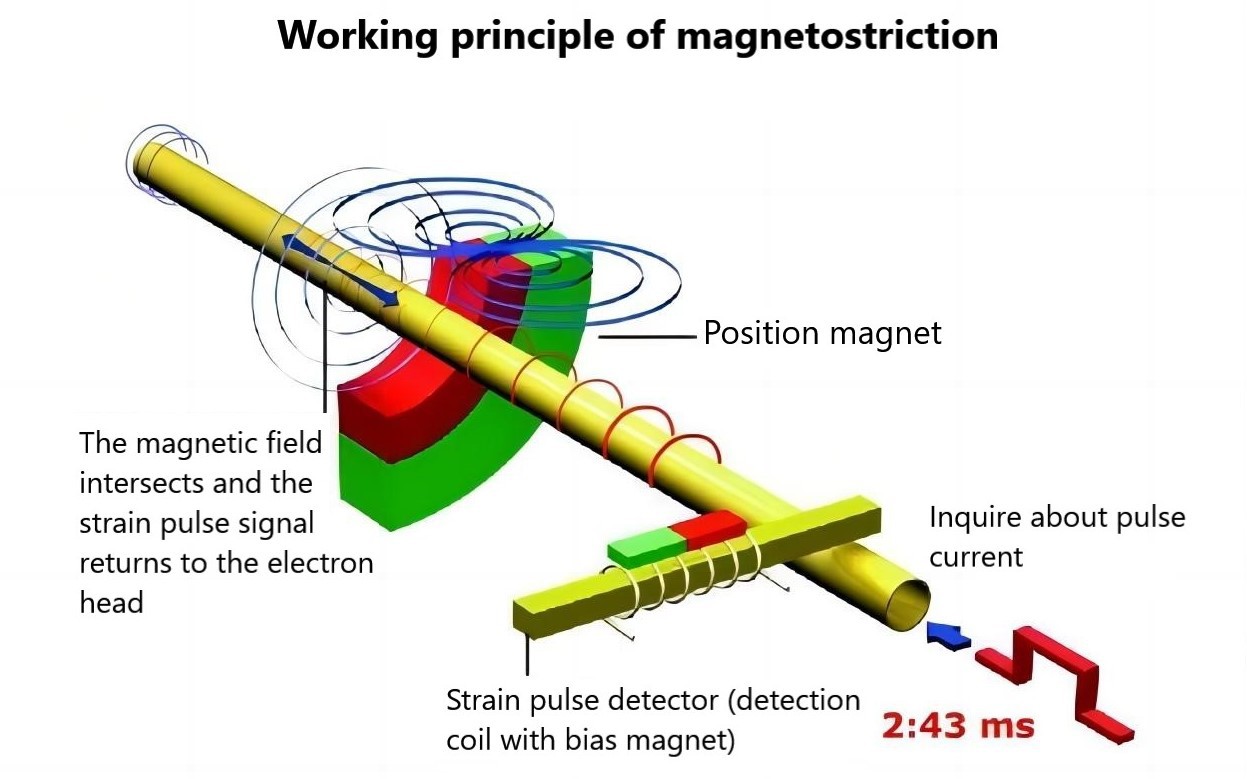

Egwyddor:

Trwy fesur y newidiadau maes magnetig ar y wialen waveguide, gall y synhwyrydd gyfrifo dadleoliad y wialen waveguide yn gywir, a thrwy hynny gyflawni pwrpas mesur dadleoliad.

Nodweddion a Chymhwysiad:

Mae gan y math hwn o synhwyrydd fanteision cywirdeb mesur uchel, cyflymder ymateb cyflym, a gwydnwch, gan ei wneud yn cael ei ddefnyddio'n helaeth mewn llawer o gymwysiadau diwydiannol, megis monitro dadleoli offer mecanyddol, mesur lefel hylif, rheoli robotiaid, a meysydd eraill.

1. Servo hydrolig silindr piston sefyllfa adborth neu rhagosodiad;

2. Adborth neu ragosodiad o sefyllfa peiriant malu;

3. rheoli lleoli prosesu pren;

4. Canfod a rheoli agoriad vanes canllaw tyrbinau dŵr;

5. Ffurfio ffilm papur a phlastig;

6. Peiriannau llwydni allwthio;

7. mowldio chwythu;

8. Peiriannau adeiladu;

9. Ffurfio metel/stampio cneifio;

10. Lleoli mecanyddol eraill a chanfod dadleoli;

11. Pyrth argae;

12. Rheoli dadleoli offer peiriant castio a ffugio;

13. Lleoli a monitro templedi peiriant mowldio chwistrellu;

14. Canfod a rheoli agoriad falfiau ymwrthedd aer tyrbinau stêm;

15. Gwasgu gwydr;

16. adnewyddu peiriannau plastig;

17. Silindr niwmatig;

18. Rholio dur;

19. Prosesu bwyd;

20. Peiriannau porthladd;

21. System servo gêr llywio llong;

22. adborth sefyllfa piston silindr Servo neu rhagosodedig.
