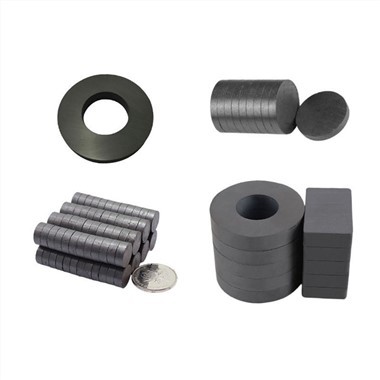

Magnet Silindr Ferrite

Magnet Silindr Ferrite

Mae'r defnydd a'r amrywiaeth o ddeunyddiau magnetig ferrite wedi cynyddu gyda datblygiad cynhyrchu. Yn ôl y cais, gellir rhannu ferrite yn bum categori: magnetig meddal, magnetig caled, gyromagnetig, magnetig moment a piezo magnetig.

Mae deunydd magnetig meddal yn cyfeirio at ddeunydd ferrite sy'n hawdd ei fagneteiddio a'i ddadmagneteiddio o dan faes magnetig gwan (fel y dangosir yn Ffigur 1). Cynrychiolwyr nodweddiadol o ddeunyddiau magnetig meddal yw sinc manganîs ferrite Mn-ZnFe₂O₄a ferrite sinc nicel Ni-ZnFe₂O₄.

Mae ferrite magnetig meddal yn ddeunydd ferrite gyda chymhwysiad eang, swm mawr, llawer o amrywiaethau a gwerth allbwn uchel ymhlith amrywiol ferrites. Ar hyn o bryd, mae dwsinau o fathau yn cael eu cynhyrchu mewn sypiau yn y byd, ac mae'r allbwn blynyddol wedi cyrraedd mwy na degau o filoedd o dunelli.

Defnyddir ferrite meddal yn bennaf fel amrywiaeth o gydrannau anwythiad, megis creiddiau hidlo, creiddiau trawsnewidyddion, creiddiau antena, creiddiau gwyro, recordio tâp magnetig a phennau fideo, a phennau recordio ar gyfer cyfathrebu aml-sianel.

Yn gyffredinol, mae strwythur grisial ferrite meddal yn fath o asgwrn cefn ciwbig, a ddefnyddir mewn amledd sain i fand amledd uchel iawn (1 kHz-300 MHz). Fodd bynnag, mae terfyn uchaf amlder cymhwyso'r deunydd magnetig meddal gyda'r strwythur grisial magnetoplumbit hecsagonol sawl gwaith yn uwch na'r math spinel.

Mae deunyddiau magnetig caled yn gymharol â deunyddiau magnetig meddal. Mae'n cyfeirio at ddeunydd ferrite nad yw'n hawdd ei ddadmagneteiddio ar ôl magnetization, ond gall gadw magnetedd am amser hir. Felly, fe'i gelwir weithiau hefyd yn ddeunydd magnetig parhaol neu ddeunydd magnetig parhaol).

Mae strwythur grisial deunyddiau magnetig caled yn bennaf yn fath magnetoplumbit hecsagonol. Ei gynrychiolydd nodweddiadol yw bariwm ferrite BaFe₁₂O₁₉(a elwir hefyd yn borslen bariwm cyson, porslen magnetig bariwm), sy'n ddeunydd magnetig caled ferrite gyda pherfformiad da, cost isel ac sy'n addas ar gyfer cynhyrchu diwydiannol.

Gellir defnyddio'r deunydd hwn nid yn unig fel recordydd, meicroffon, pickup, ffôn, a magnet ar gyfer gwahanol offerynnau mewn dyfeisiau telathrebu, ond fe'i defnyddir hefyd mewn trin llygredd, bioleg feddygol, ac arddangosfeydd argraffu.

Y deunydd ferrite caled yw'r ail brif ddeunydd magnetig caled ar ôl deunyddiau metel magnetig caled y gyfres Al-Ni. Cydrannau peiriannau, dyfeisiau microdon, a dyfeisiau amddiffyn eraill) yn agor llwybrau newydd ar gyfer ceisiadau.

Mae gyromagneteg deunyddiau magnetig yn golygu, o dan weithred dau faes magnetig DC perpendicwlar a meysydd magnetig tonnau electromagnetig, pan fydd ton electromagnetig wedi'i begynu gan awyren yn lluosogi i gyfeiriad penodol y tu mewn i'r deunydd, bydd ei awyren polareiddio yn cylchdroi yn barhaus o amgylch cyfeiriad lluosogi. . Ffenomen, gelwir y math hwn o ddeunydd ag eiddo gyromagnetig yn ddeunydd gyromagnetig.

O dan weithred maes magnetig DC a maes magnetig tonnau electromagnetig, pan fydd y don electromagnetig wedi'i begynu ag awyren yn lluosogi i gyfeiriad penodol y tu mewn i'r deunydd, bydd ei awyren polareiddio yn cylchdroi yn barhaus o amgylch y cyfeiriad lluosogi. Gelwir y math hwn o ddeunydd sydd â phriodweddau gyromagnetig yn ddeunydd gyromagnetig. Er bod gan y deunydd magnetig metel H gyromagneteg hefyd, oherwydd y gwrthedd bach a'r golled gyfredol eddy rhy fawr, ni all y don electromagnetig dreiddio'n ddwfn i'r tu mewn, ond dim ond â thrwch o lai nag 1 micron y gall fynd i mewn i'r croen (a elwir hefyd yn effaith y croen), felly ni ellir ei ddefnyddio. Felly, mae cymhwyso gyromagneteg mewn deunyddiau magnetig wedi dod yn faes unigryw o ferrite.

Mae'r ffenomen gyromagnetig yn cael ei gymhwyso mewn gwirionedd yn y band o 100 ~ 100,000 MHz (neu yn yr ystod o don metr i don milimetr), felly gelwir y deunydd gyromagnetig ferrite hefyd yn ferrite microdon. Mae ferrites microdon a ddefnyddir yn gyffredin yn cynnwys ferrite magnesiwm manganîs Mg-MnFe₂O₄, ferrite copr nicel Ni-CuFe₂O₄, ferrite sinc nicel Ni-ZnFe2O4 a ferrite garnet yttrium 3Me₂O₃5Fe₂O₃(Mae Fi yn Ions metel daear prin di-falent, fel Y^{3 plws}, Sm^{3 plws}, Gd^{3 plws}, Dy^{3 plws}, ac ati)

Mae'r rhan fwyaf o'r deunyddiau gyromagnetig yn ganllawiau tonnau neu linellau trawsyrru sy'n trosglwyddo microdonau i ffurfio amrywiol ddyfeisiau microdon, a ddefnyddir yn bennaf mewn offer electronig megis radar, cyfathrebu, llywio, telemetreg, a rheolaeth bell. Defnyddir dyfeisiau microdon yn bennaf mewn offer electronig megis radar, cyfathrebu, llywio, telemetreg, a rheolaeth bell.

Mae hyn o bryd mae deunydd magnetig yn cyfeirio at ddeunydd ferrite gyda dolen hysteresis hirsgwar, fel y dangosir yn Ffigur 4. Mae dolen hysteresis yn golygu bod ar ôl y maes magnetig allanol yn cynyddu i gryfder maes dirlawnder plws Hs, o plws Hs i -Hs ac yna yn ôl i plws Hs, mae anwythiad magnetig y deunydd magnetig hefyd yn newid o plws Bs i - mae Bs yn dychwelyd i plws Bs eto, y gromlin dolen gaeedig a brofwyd. Y deunyddiau magnetig moment a ddefnyddir amlaf yw ferrite magnesiwm manganîs Mg-MnFe2O4 a ferrite lithiwm manganîs Li-MnFe2O4.

Defnyddir y math hwn o ddeunydd yn bennaf fel craidd cof gwahanol fathau o gyfrifiaduron electronig, ac fe'i defnyddiwyd yn helaeth hefyd mewn rheolaeth awtomatig, llywio radar, llywio gofod, arddangos gwybodaeth, ac ati.

Er bod yna lawer o fathau newydd o gof, mae cof magnetig (yn enwedig cof craidd magnetig) yn dal i fod mewn sefyllfa bwysig iawn mewn technoleg gyfrifiadurol oherwydd y deunyddiau crai helaeth, proses syml, perfformiad sefydlog a chost isel deunyddiau magnetig moment ferrite.

Mae deunyddiau pizomagnetig yn cyfeirio at ddeunyddiau ferrite y gellir eu hymestyn neu eu byrhau'n fecanyddol (magnetostrictive) i gyfeiriad y maes magnetig wrth eu magnetized. Ar hyn o bryd y rhai a ddefnyddir amlaf yw ferrite nicel-sinc Ni-ZnFe₂O₄, ferrite nicel-copr Ni-CuFe₂O₄a ferrite nicel-magnesiwm Ni-MgFe₂O₄ac yn y blaen.

Defnyddir deunyddiau pizomagnetig yn bennaf mewn dyfeisiau acwstig ultrasonic a thanddwr, dyfeisiau magneto-acwstig, dyfeisiau telathrebu, setiau teledu tanddwr, cyfrifiaduron electronig a dyfeisiau rheoli awtomatig sy'n trosi ynni electromagnetig ac ynni mecanyddol.

Er bod gan ddeunyddiau piezoelectrig a deunyddiau cerameg piezoelectrig (fel titanate bariwm, ac ati) bron yr un meysydd cais, fe'u cymhwysir o dan amodau gwahanol oherwydd eu nodweddion gwahanol. Credir yn gyffredinol bod deunyddiau piezomagnetic ferrite ond yn addas ar gyfer y band amledd o ddegau o filoedd o hertz, tra bod y band amlder cymwys o serameg piezoelectrig yn llawer uwch.

Yn ychwanegol at y dosbarthiad uchod yn ôl defnydd, gellir rhannu ferrite yn Ni-Zn, Mn-Zn, Cu-Zn ferrite, ac ati yn ôl ei gyfansoddiad cemegol. Gall ferritau gyda'r un cyfansoddiad cemegol (cyfres) gael defnydd amrywiol. Er enghraifft, gellir defnyddio ferrite Ni-Zn fel deunyddiau magnetig meddal, deunyddiau gyromagnetig neu piezomagnetic, ond mae gwahaniaethau mewn fformiwla a phroses. Dim ond newid.
